برد اتصال کلید شستی های کابین مونارک MCTC-CCB-A

توضیحات

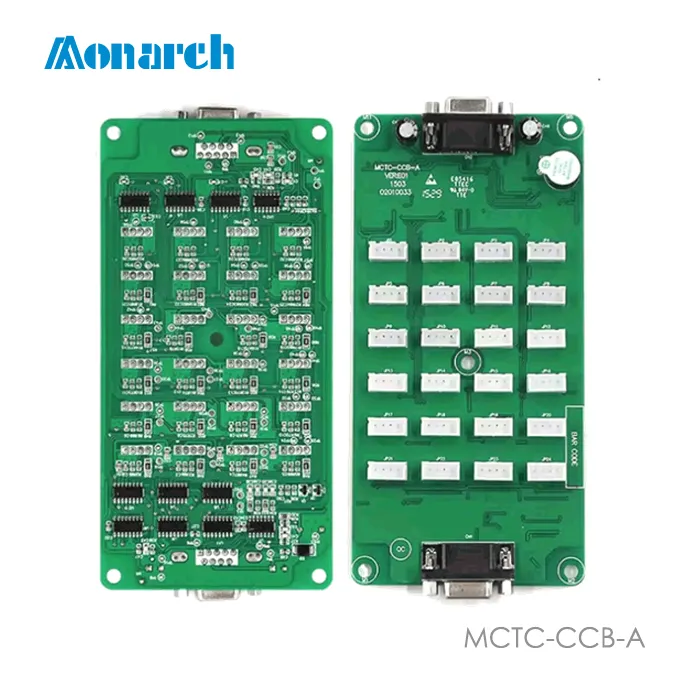

برد اتصال کلید شستی های کابین مونارک MCTC-CCB-A

برد اتصال کلید شستی‌های کابین مدل MCTC-CCB-A از برند معتبر MONARCH یکی از اجزای اصلی در سیستم کنترل آسانسور است که وظیفه ارتباط و مدیریت سیگنال‌های ارسالی از دکمه‌های احضار داخل کابین را بر عهده دارد. این برد به عنوان رابط بین شستی‌های کابین و تابلو فرمان عمل می‌کند و با دقت بالا، درخواست‌های مسافر را به سیستم اصلی منتقل می‌کند.

CTB-A برد سریال برای پنل شستی داخل کابین میباشد که از طریق کابل ارتباطی مخصوص با برد سریال CTB-A ارتباط گرفته و امکان کرفتن شستی طبقات و دیگر شستی های داخل کابین اعم از Fan – Light- Alarm را بصورت سریال تا 16 توقف ایجاد مینماید . لازم به ذکر است که با وصل کردن هر برد CTB-A تا 3 عدد به یکدیگر قابلیت راه اندازی تا 48 توقف وجود دارد – برای پروژه های بالای 16 توقف شرکت اینووا تعداد بیشتری از این برد را در اختیار مشتریان قرار می دهد – کابل ارتباطی این برد نیز همزمان با خرید تابلو فرمان اینووا بصورت رایگان در اختیار مشتری قرار خواهد گرفت.

به دلیل طراحی مهندسی دقیق و استفاده از قطعات باکیفیت، این برد در آسانسورهای مدرن از راندمان بالا، پایداری عملکرد و طول عمر زیاد برخوردار است.

ویژگی‌ها و مزایا

• سازگاری کامل با سیستم‌های MONARCH

• طراحی ماژولار و نصب آسان

• پایداری و دقت بالا در انتقال سیگنال‌ها

• ایمنی بیشتر با کاهش خطاهای ارتباطی

• مقاوم در برابر نویزهای الکترومغناطیسی

نحوه نصب برد اتصال کلید شستی‌های کابین

1. قطع کامل برق سیستم آسانسور قبل از شروع نصب

2. باز کردن پنل شستی کابین برای دسترسی به محل نصب برد

3. نصب برد CCB در جایگاه مخصوص یا قاب نگهدارنده

4. اتصال کابل‌های شستی‌ها به ورودی‌های برد طبق نقشه فنی

5. برقراری ارتباط برد با تابلو فرمان از طریق کابل دیتا یا فلت کانکتور

6. تست عملکرد شستی‌ها پس از برقدار کردن سیستم

نکات نگهداری و ایمنی

• هر ۶ ماه یک‌بار برد را از نظر اتصالات و سلامت قطعات بررسی کنید

• از ورود رطوبت یا گردوغبار به داخل کابین و پنل شستی جلوگیری کنید

• در صورت مشاهده خطا یا خرابی، از تکنسین متخصص برای تعمیر استفاده کنید

• از کابل‌ها و کانکتورهای باکیفیت برای جلوگیری از نویز استفاده شود

خلاصه

برد اتصال کلید شستی‌های کابین مونارک مدل MCTC-CCB-A یک ماژول مهم در سیستم کنترل آسانسور است که وظیفه انتقال دقیق فرمان‌های مسافران به تابلو فرمان را بر عهده دارد. این برد با نصب آسان، سازگاری کامل با سیستم‌های MONARCH و کیفیت ساخت بالا، انتخابی مطمئن برای بهبود عملکرد آسانسورهای مدرن است.
