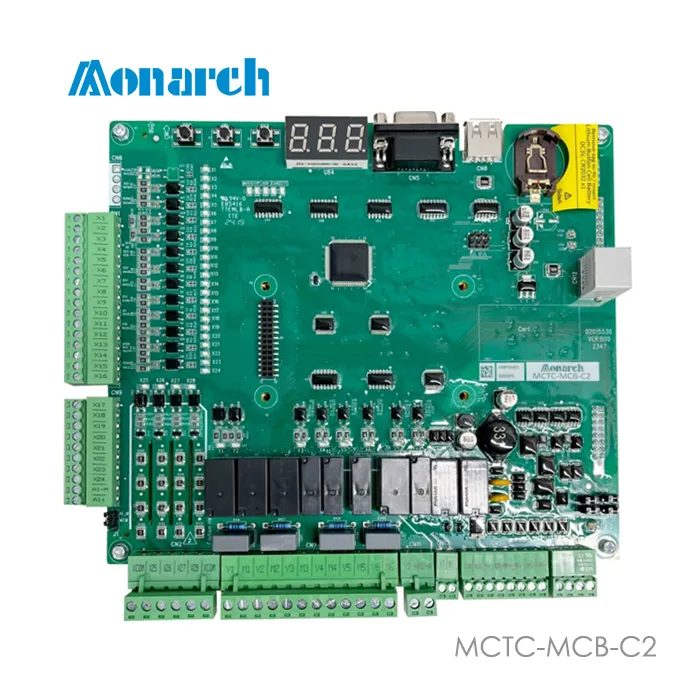

برد اصلی درایو مونارک MCTC-MCB-C2 – NICE3000New
ویژگی های عمده
قابلیت برنامه ریزی | سگمنت و دات ماتریس | نشان دهنده اوور لود |
نشان دهنده شاخص طبقات | نشان دهنده شاخص طبقات | نشان دهنده فول لود |
نشان دهنده بروز خطا | نمایشگر جهت حرکت آسانسور | قابلیت اتصال کلید های احضار |
جهت بالا و پایین بصورت فول کالکتیو | کلید قفل و آتش نشانی قابل برنامه ربزی |
برد اصلی درایو مونارک MCTC-MCB-C2 – NICE3000New
برد اصلی درایو مونارک MCTC-MCB-C2 – NICE3000New یکی از حیاتیترین اجزای سیستم کنترل آسانسور NICE3000New است. این برد بهعنوان مادربرد یا کنترل مرکزی درایو عمل میکند و با مدیریت دقیق سیگنالها، ایمنی، سرعت و حرکت آسانسور، نقش کلیدی در عملکرد پایدار و نرم سیستم دارد.
برد MCB-C2 بهطور اختصاصی برای سیستمهای مونارک سری NICE طراحی شده و با بهرهگیری از فناوریهای بهروز، عملکردی روان، ایمن و بدون اختلال را در اختیار کاربران قرار میدهد.
مزایای برد MCTC-MCB-C2 در سیستم NICE3000New
-
سرعت پردازش بالا و دقت عملکرد برای کنترل دقیق موتور و موقعیت کابین
-
پایداری فوقالعاده در عملکرد حتی در ساعات پیک یا بار بالا
-
قابلیت ارتقاء نرمافزاری از طریق پورت USB یا CAN
-
ارتباط امن با دیگر بردهای مونارک مثل برد DOOR، برد IO، برد شستی
-
محافظت داخلی در برابر شوکهای الکتریکی و دمای بالا
-
سازگاری کامل با تجهیزات اصلی Monarch بدون نیاز به تغییر در مدار یا کابلکشی
کاربردهای برد MCB-C2
-
آسانسورهای مجهز به سیستم مونارک NICE3000New
-
پروژههای نصب آسانسور با سرعت متوسط تا بالا
-
ساختمانهای مسکونی و تجاری پرتردد
-
جایگزینی برد معیوب در پروژههای تعمیر و نگهداری
جمعبندی نهایی
اگر بهدنبال برد اصلی و مرکزی با عملکرد دقیق، امنیت بالا و سازگاری کامل با سیستمهای NICE3000New هستید، مدل MCTC-MCB-C2 از برند Monarch انتخابی ایدهآل است. این برد با طراحی صنعتی، پشتیبانی نرمافزاری کامل و کیفیت ساخت بالا، تجربهای پایدار و بدون خطا در کنترل آسانسور را فراهم میکند.
برند |
مونارک |
---|
ویژگی | مشخصات |
---|---|
مدل | MCTC-MCB-C2 |
سازگار با | Monarch NICE3000New |
نوع عملکرد | کنترل مرکزی سیستم درایو آسانسور |
پردازنده مرکزی | MCU پیشرفته صنعتی با توان پردازش بالا |
ولتاژ ورودی | 24V DC (از منبع تغذیه داخلی سیستم) |
پورتهای ارتباطی | RS485, CAN BUS, TTL, USB (در برخی نسخهها) |
نوع ارتباط با بردهای جانبی | Flat Cable + Connector Port |
پشتیبانی از طبقات | تا 64 طبقه (بسته به تنظیم نرمافزاری) |
پروتکل ایمنی | دارای حفاظت در برابر اتصال معکوس، افزایش جریان، نوسانات برق |
نرمافزار تنظیمات | Monarch PC Tools (سازگار با NICE3000New) |
گواهینامهها | CE، ISO 9001، EMC Test Pass |
ابعاد تقریبی برد | حدود 180×140 میلیمتر |
نمایشگر داخلی | دارد (در برخی مدلها برای نمایش خطا و وضعیت سیستم) |
