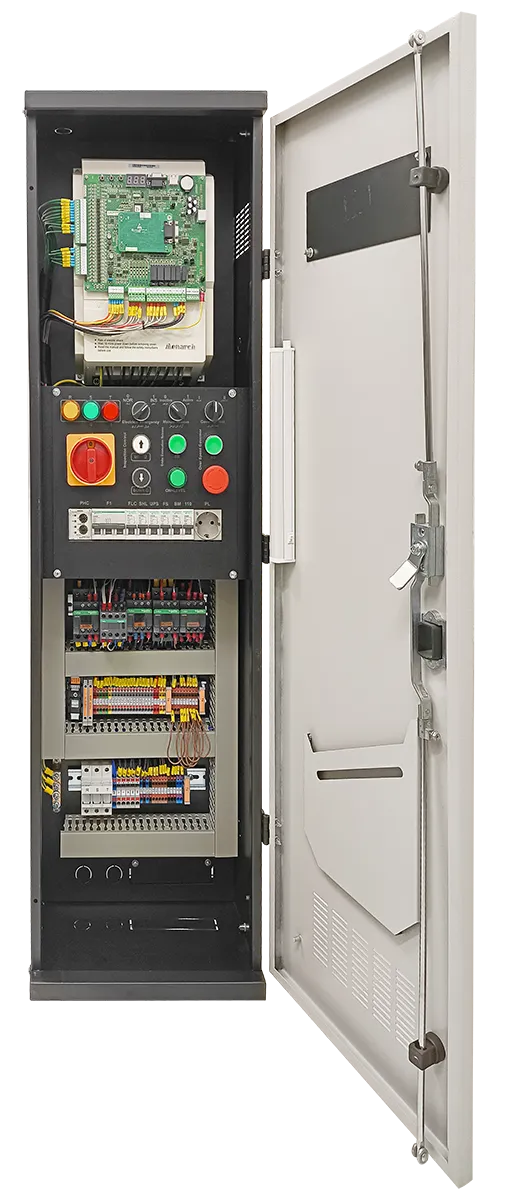

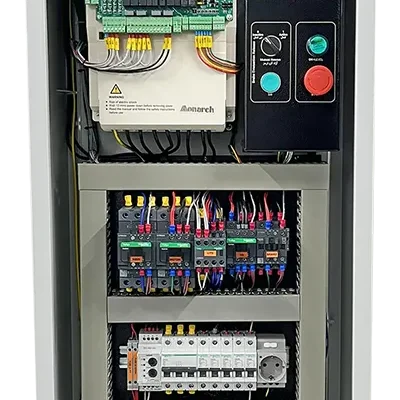

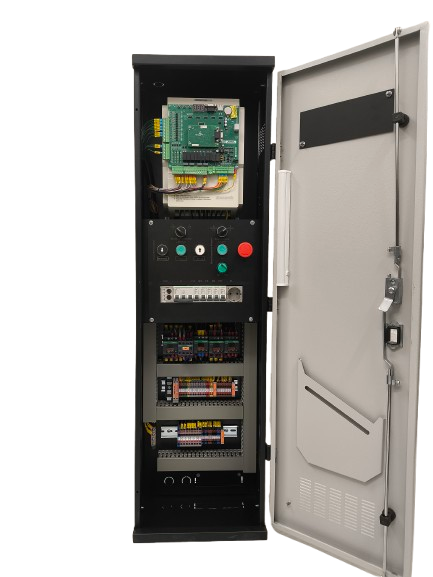

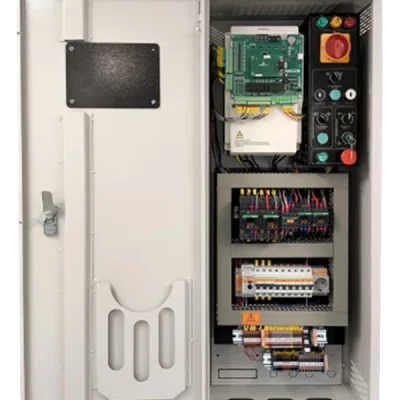

تابلو فرمان پرمیوم اینووا

تابلو فرمان پرمیوم اینووا

ما تابلو فرمان پریمیوم اینووا؛ یکی از پیشرفته‌ترین تابلو فرمان و کنترلرهای روز دنیا می‌باشد که با استفاده از درایو اینتگریتد NICE3000^NEW ساخت شرکت اینوونس  INOVANCE  تولید می‌شود.

این تابلو فرمان کلیه رِنج‌های آسانسورهای کششی موجود را  از 13 آمپر معادل 5.5 کیلووات تا 120 آمپر معادل 55 کیلووات برای راه اندازی تمام موتورهای آسانسور Gearless / Gearbox چه بصورت موتورخانه‌دار MR و چه بدون موتورخانه MRL  پوشش می‌دهد.

لازم به ذکر می‌باشد این تابلو فرمان با برخورداری از ارتباط سریع سریال MOD bus  و نیز CAN bus  قابلیت راه‌اندازی آسانسور تا 48 توقف بدون هیچگونه برد گسترشی را دارا می‌باشد.

تابلو فرمان پریمیوم اینووا  یک کنترلر هوشمند بوده که با استفاده از فیدبک انکودر موتور، مسافت، سرعت و فاصله دوراندازی را  فقط با استفاده از یک سنسور به صورتی تنظیم می‌نمایدکه حرکتی با کمترین تکانه و بهترین نمودار ممکن و نیز به صورت فرود و صعود مستقیم (Direct Approach) به طبقات  را  بدون نیاز به دستکاری پارامتر های موجود و بصورت کاملا اتوماتیک فراهم می سازد.

نرم افزار کنترلر و درایو MONARCH NICE3000^NEW در تابلو فرمان پریمیوم اینووا بسیار کامل بوده و کلیه نیازهای ساختمان‌هایی با طبقات خیلی بلند و حتی خیلی کوتاه را برآورده می‌سازد. این کنترلر در صورت نصب صحیح  در پروژه تحت پشیبانی اینووا سالیان دراز بدون خرابی به سرویس دهی خود ادامه خواهد داد؛ لازم به ذکر می باشد نصب این تابلو فرمان نسبت به سایر تابلو های موجود در بازار بسیار راحتر و سریعتر می باشد.

مزایا

تابلوفرمان پریمیوم اینووا با بهره‌گیری از کنترلر یکپارچه MONARCH سری NICE3000^NEW  ﭘﯿﺸﮕﺎم در ﺗﮑﻨﻮﻟﻮژي‌ﻫﺎي ﭘﯿﺸﺮﻓﺘﻪ ﺑﻮده و ﻧﺴﺒﺖ ﺑﻪ سیستم و کنترلرﻫﺎي ﻣﻌﻤﻮﻟﯽ دارای قابلیت‌های خیلی ویژه و خاص‌تری اعم از :

• راه اندازی و رفع ایراد از راه دور با استفاده از WIFI / BLUETOOTH
• تنظیمات و راه اندازی بسیار راحت برای کلیه پروژه‌ها MR / MRL
• قابلیت راه اندازی تا 48 توقف بدون برد گسترش و لوازم جانبی.
• قابلیت راه اندازی تا سرعت 8m/s.
• قابلیت راه اندازی در بازه دمایی °10- الی °50+ سانتی گراد.

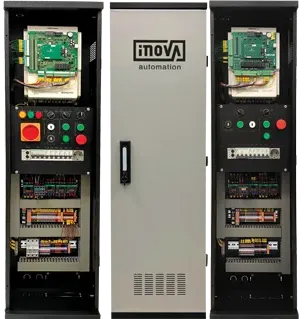

• راه اندازی بصورت دوبلکس Duplex و نیز گروهی تا 8 دستگاه آسانسور
• قابلیت کنترل مقصد Destination Control تا 8 دستگاه آسانسور
• قابلیت کنترل حرکت ناخواسته کابین UCMP و نیز پیش بازشو درب کابین ADO  بصورت همزمان
• دﺳﺘﺮﺳﯽ آﺳﺎن ﺑﻪ ﭘﺎراﻣﺘﺮﻫﺎ از طریق کامپیوتر، موبایل و کیپد یا Keypad
• ﻧﺮﻣﯽ ﺣﺮﮐﺖ ﺑﺪون ﻟﺮزش و بدون ﺑﺮﮔﺸﺖ (Rollback).
• ﻃﯿﻒ ﮔﺴـﺘﺮده ﻓﺮﮐﺎﻧﺲ ﺣﺎﻣﻞ از  2KH  تا16KH  لازم ﺑﻪ ذﮐﺮ اﺳـﺖ ﮐﻪ اﯾﻦ ﺳـﯿﺴـﺘﻢ ﺑﺮ اﺳـﺎس ﺑﺎر آﺳـﺎﻧﺴـﻮر ﺑﻪ ﺻﻮرت ﺧﻮدﮐﺎر اﯾن ﻓﺮﮐﺎﻧﺲ ها را ﺗﻨﻈﯿﻢ ﻣﯿﮑﻨﺪ.
• ﺗﻮاﻧﺎﯾﯽ تحمل 200 % ﺟﺮﯾﺎن ﻧﺎﻣﯽ ﺑﺮاي ﻣﺪت ده ثانیه و 150 % ﺟﺮﯾﺎن ﻧﺎﻣﯽ ﺑﺮاي ﻣﺪت 60 ﺛﺎﻧﯿﻪ.
• ﭘﺸﺘﯿﺒﺎﻧﯽ از ﺗﻤﺎﻣﯽ اﯾﻨﮑﺪرﻫﺎي ﻣﻮﺟﻮد ﺑﺎزار. ECN-413 En-Dat / ERN-1387ECN-1313 SinCos / Incremental 5V-24V/ UVW
• ﺗﻮاﻧﺎﯾﯽ ﺗﯿﻮن ﺑﺎ ﺑﺎر و ﺑﯽ ﺑﺎر ﮐﻠﯿﻪ ﻣﻮﺗﻮر ﻫﺎ اعم از گیربکس و گیرلس.
• ﻋﻤﻠﮑﺮد نجات اضظراری از طریق UPS و نیز ARD
• سعود و فرود مستقیم به طبقات بصورت کاملا اتوتیک (Direct Approach) واقعی
• اتصال ﺷﺴﺘﯽ ﻫﺎ و ﻧﻤﺮاﺗﻮر ﻃﺒﻘﺎت ﻓﻘﻂ ﺑﺎ چهار ﺳﯿﻢ.
• اﻧﺪازه ﮔﯿﺮي ﻣﻘﺪار ﺑﺎر ﮐﺎﺑﯿﻦ ﺗﻮﺳﻂ ﮐﻨﺘﺮل وزن آﻧﺎﻟﻮگ و شروع و اتمام حرکت بدون کوچک ترین اختلاف لول

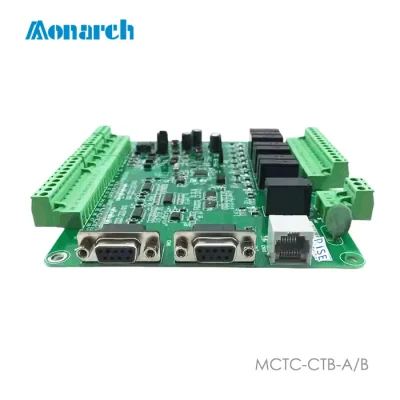

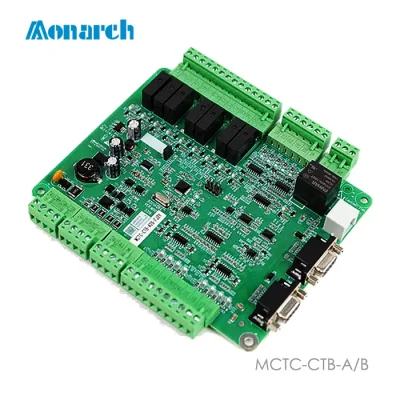

• اتصال کابین به تابلو فرمان بواسطه برد هوشمند CTB بوسیله 4 سیم از طریق پروتکل CAN bus و صرفه جویی در تراول کابل.

نکات مهم در مورد انطباق با استانداردهای اتحادیه اروپا

 EN81/20-A3 ——     EN81/20-50

Lift Institute در اروپا بزرگترین و مرجع ترین سازمان استاندارد و سنجش کلیه محصولات مرتبط با آسانسور و پله برقی در دنیا میباشد تا آنجایی که حتی خیلی از کشورهای دنیا در آمریکا شمالی و نیز انگلستان استانداردهای این سازمان را برای تولید قطعات و یا نصب و راه اندازی هرگونه آسانسور و پله برقی و نیز مطابقت و دارا بودن گواهینامه رسمی استاندارد Lift Institute برای قطعات و تجهیزات اجباری می‌باشد.

شرکت INOVANCE به عنوان تولیدکننده محصولات MONARCH BST همواره کلیه محصولات خود را بر اساس و مطابق استانداردهای Lift Institute با استاندارهای EN81/50-20 , EN81/A3  برای بازارهای مختلف دنیا تولید می‌کند.

سیستم کنترلی در تابلو فرمان پریمیوم اینووا با بهره‌گیری از MONARCH  NICE3000^NEW به‌ عنوان یک سیستم کنترل آسانسور جهانی کلیه استانداردهای Lift Institute را رعایت می‌کند.

نشان CE گواهی می‌دهد که یک محصول دارای الزامات بهداشتی، ایمنی و محیطی اتحادیه اروپا است که ایمنی مصرف‌کننده را تضمین می‌کند. تولیدکنندگان در اتحادیه اروپا (EU) و کشورهای خارج از آن باید الزامات نشان CE را در صورت لزوم رعایت کنند تا محصولات خود را در اروپا به بازار عرضه کنند. استانداردهای اروپایی شامل دستورالعمل ماشین آلات، دستورالعمل ولتاژ پایین و دستورالعمل EMC است. برای محصولاتی که در هر نقطه از جهان تولید می‌شوند و سپس در اتحادیه اروپا به بازار عرضه می‌شوند، لازم است.

• کنترلر NICE3000^new با علامت CE بر اساس دستورالعمل ولتاژ پایین و دستورالعمل EMC برچسب گذاری شده است.
• دستورالعمل ولتاژ پایین:  /2014/35  اتحادیه اروپا
• دستورالعمل EMC: 2014/30/EU

به همین جهت و بدلیل عدم وجود قانون کپی رایت در کشور ما تعداد زیادی از محصولات تقلبی تحت عنوان NICE3000^NEW وارد بازار شده و موجبات سوء استفاده از نام این محصول را فراهم نموده و برای خرید محصولات اینوونس با اینووا اتوماسیون در تماس باشید.

در ﺳـﯿﺴـﺘﻢ ﻫﺎی ﻗﺪﯾﻤﯽ ﮐﻨﺘﺮل آﺳﺎﻧﺴﻮر از ﺟﻤﻠﻪ ﮐﻨﺘﺮﻟﺮ ﻫﺎی ﻣﻮﺟﻮد در ﺑﺎزار اﯾﺮان ﺑﺮد ﮐﻨﺘﺮل آﺳﺎﻧﺴﻮر از دراﯾﻮ ﮐﻨﺘﺮل ﺳﺮﻋﺖ ﻣﺠﺰا ﺑﻮده و ﺑﻪ ﻃﻮر ﺟﺪا ﮔﺎﻧﻪ ﺳـﯿﻢ‌ﮐﺸـﯽ می‌گردند. اﯾﻦ اﻣﺮ ﮔﺎﻫﺎً ﺳـﺒﺐ ﻣﻐﺎﯾﺮت رﻓﺘﺎري و ﺑﺎﻻ رﻓﺘﻦ رﯾﺴـﮏ در ﻋﻤﻠﮑﺮدﻫﺎی ﻧﺎﻫﻤﺎﻫﻨﮓ ﺳـﯿﺴﺘﻢ می‌شود ﺿﻤﻦ اﯾﻦﮐﻪ ﻓﺮﻣﺎن‌های ﺻــﺎدر ﺷــﺪه از ﺑﺮد ﮐﻨﺘﺮل ﺑﻪ ﺻــﻮرت دﯾﺠﯿﺘﺎل ﺑﻮده و ﺳــﺒﺐ می‌گردد ﮐﻪ در ﻓﺎﺻــﻠﻪ زﻣﺎﻧﯽ ﺑﯿﻦ دو ﻓﺮﻣﺎن ﻣﺨﺘﻠﻒ  ﺑﺮد ﮐﻨﺘﺮل ﻋﻤﻼ ﮐﻨﺘﺮل ﭼﻨﺪاﻧﯽ ﺑﺮ روی رﻓﺘﺎر دراﯾﻮ نداﺷـﺘﻪ ﻟﺬا ﮔﺮﻓﺘﻦ ﺣﺮﮐﺖ ﻣﻄﻠﻮب از اﯾﻦ ﮔﻮﻧﻪ ﺳـﯿﺴﺘﻢ‌ﻫﺎ ﺑﺴﯿﺎر زﻣﺎن‌ﺑﺮ و ﮔﺎﻫﯽ اوﻗﺎت ﻏﯿﺮ ﻣﻤﮑﻦ می‌باﺷﺪ ﺣﺎل آﻧﮑﻪ در اﯾﻦ ﺳــﯿﺴــﺘﻢ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﭘﯿﻮﺳــﺘﮕﯽ ﺑﺮد ﮐﻨﺘﺮل آﺳــﺎﻧﺴــﻮر ﺑﺎ دراﯾﻮ ﮐﻨﺘﺮل ﻣﻮﺗﻮر و ﮔﺮﻓﺘﻦ ﻓﯿﺪﺑﮏ‌ﻫﺎی ﺣﺮﮐﺘﯽ از اﯾﻨﮑﺪر ﻣﻮﺗﻮر (ﺑﻪ ﻃﻮر ﯾﮑﭙﺎرﭼﻪ و ﻫﻤﺰﻣﺎن) ﻗﺎدر ﮔﺮدﯾﺪه‌اﯾﻢ ﮐﻪ ﺑﻬﺘﺮﯾﻦ و اﻣﻦ‌ﺗﺮﯾﻦ ﺣﺮﮐﺖ ﻣﻤﮑﻨﻪ را ﺑﺮاي ﺷﻤﺎ ﻓﺮاﻫﻢ ﮐﻨﯿﻢ.

اﯾﻦ ﮐﻨﺘﺮﻟﺮ  ﺑﺎ اﺳــﺘﻔﺎده از ﻃﯿﻒ ﭘﯿﻮﺳــﺘﻪ ﻣﻮﻗﻌﯿﺖ ﻣﮑﺎﻧﯽ ﮐﺎﺑﯿﻦ و ﺳــﺮﻋﺖ،  ﺑﻬﺘﺮﯾﻦ ﻣﻨﺤﻨﯽ ﺣﺮﮐﺘﯽ ﻣﻤﮑﻨﻪ را ﺟﻬﺖ ﻓﺮود ﻣﺴــﺘﻘﯿﻢ ﮐﺎﺑﯿﻦ ﺑﻪ ﻃﺒﻘﻪ و ﺑﺪون ﻫﯿﭻ‌ﮔﻮﻧﻪ ﺣﺮﮐﺖ ﺧﺮﻧﺪه‌اي( پیاده روی) ﻓﺮاﻫﻢ می‌کند. و ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺷﺘﺎب‌ﻫﺎي ﮐﺎﻫﻨﺪه و اﻓﺰاﯾﻨﺪه ﺛﺒﺖ‌ﺷﺪه در ﺣﺎﻓﻈﻪ ﺧﻮد و ﺑﺎ در ﻧﻈﺮ ﮔﺮﻓﺘﻦ ﻣﺴﺎﻓﺘﯽ ﮐﻪ ﮐﺎﺑﯿﻦ ﻃﯽ ﺧﻮاﻫﺪ ﻧﻤﻮد ﺑﻪ ﺻـﻮرت ﻫﻮﺷـﻤﻨﺪ ﺳﺮﻋﺖ ﺑﻬﯿﻨﻪ را ﻣﺤﺎﺳﺒﻪ و ﮐﺎﺑﯿﻦ را ﺑﺎ آن ﺳﺮﻋﺖ ﺣﺮﮐﺖ می‌دﻫﺪ ﻟﺬا  ﻓﺎﺻﻠﻪ ﻃﺒﻘﺎت ﻣﺨﺘﻠﻒ و ﯾﺎ اﺧﺘﻼف آﻧﻬﺎ در ﻣﻨﺤﻨﯽ ﺣﺮﮐﺘﯽ آﺳﺎﻧﺴﻮر ﮐﻤﺘﺮﯾﻦ اﺧﺘﻼﻟﯽ وارد ﻧﺨﻮاﻫﺪ ﮐﺮد.
