نمایشگر رنگی TFT مونارک MCTC-HCB-T647

نمایشگر رنگی TFT مونارک MCTC-HCB-T647

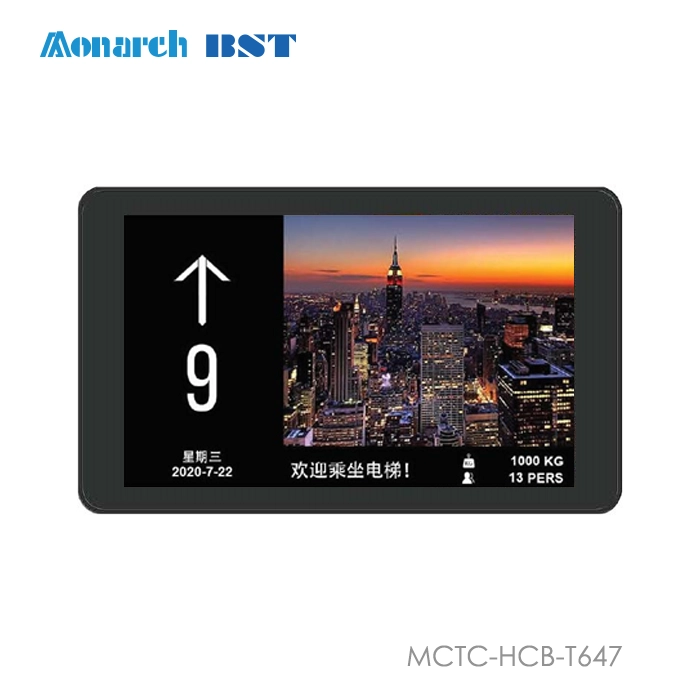

نمایشگر Monarch MCTC-HCB-T647 یک انتخاب مطمئن برای آسانسورهای مدرن است. این پنل ۷ اینچی TFT، با قابلیت نمایش تصاویر رنگی، زنگ هشدار ورود (arriving chime) و پشتیبانی از سیستم کنترل Nice 3000، در هتل‌ها و ساختمان‌های لوکس کاربرد گسترده‌ای دارد. کیفیت ساخت بالا، پشتیبانی از سنسورهای ایمنی و امکان سفارشی‌سازی تصویری، از جمله ویژگی‌هایی است که این مدل را متمایز می‌کنند.

ویژگی‌های کلیدی و مزایا

• صفحه نمایش ۷ اینچی با LED backlight: تصاویر شفاف و قابل رؤیت در شرایط مختلف نور.

• زنگ هشدار ورودی (arriving chime): همراه با نمایش صوتی یا بصری ورود آسانسور.

• نمایش وضعیت ظرفیت: شاخص‌هایی برای ظرفیت وزن (مثلاً 1000 KG) و تعداد مجاز نفرات (مثلاً 13 PERS).

• جنس فلزی مقاوم: استحکام بالا برای استفاده مداوم در محیط‌های پرکاربر.

• سفارشی‌سازی گرافیکی: قابلیت افزودن لوگو، تصاویر پس‌زمینه یا نمای شهری برای هماهنگی با دکور پروژه.

• یک سال گارانتی + پشتیبانی نصب حضوری/آنلاین: اطمینان از کیفیت و خدمات پس از فروش.

• سازگاری با سیستم Nice 3000: ادغام آسان در ساختار سیستم‌های مدرن کنترل آسانسور.

• قابل تنظیم جهت نمایش: امکان تنظیم جهت (افقی یا عمودی) بر حسب نیاز پروژه.

کاربردها و نکات برجسته

این پنل مناسب برای آسانسورهای هتل، مراکز تجاری، مراکز تفریحی یا هر پروژه‌ای با توجه ویژه به تجربه کاربری و ظاهری لوکس است. قابلیت نمایش داده‌های ایمنی مانند وزن و ظرفیت پاساژ، جلوه‌ای حرفه‌ای و آرامش‌بخش به مسافران می‌دهد.

راهنمای نصب نمایشگر Monarch MCTC-HCB-T647

۱. انتخاب موقعیت نصب

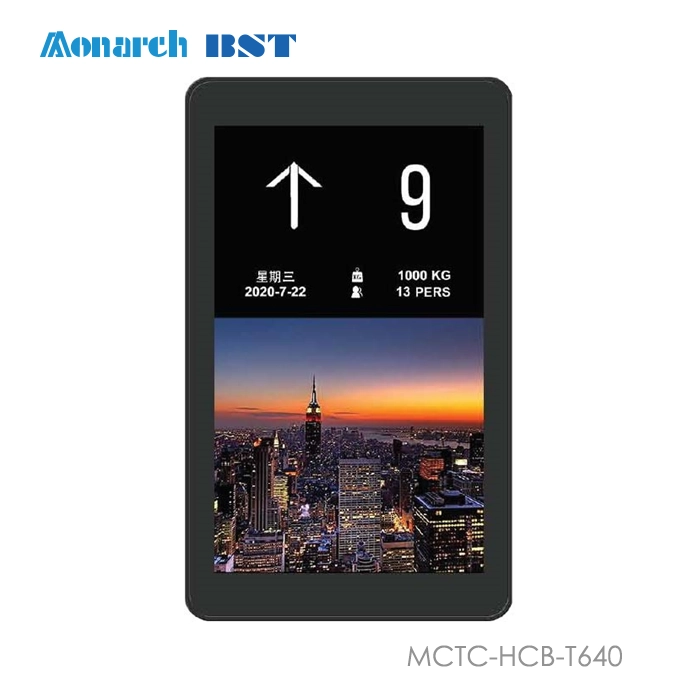

• این پنل TFT ۷ اینچی به‌صورت عمودی یا افقی قابل نصب است و باید در محلی قرار گیرد که نمایشگر از دید مسافران واضح باشد.

• سطح نصب باید صاف، مقاوم و در برابر ارتعاشات دائمی محافظت‌شده باشد.

۲. اتصالات برقی و ارتباطی

• تغذیه: ۲۴V DC، معمولاً از منبع تغذیه تابلو فرمان تامین می‌شود.

• ارتباط: از طریق رابط RS-485 (مدباس) برای تبادل با کنترلر استفاده می‌شود.

• سیم‌کشی باید در مسیرهای مجزا با کابل‌های مناسب، به‌ویژه در مجاورت منابع نویزی، انجام شود.

۳. نصب فیزیکی

• پنل غالباً با قاب مشکی یکپارچه عرضه می‌شود که عموماً توسط پیچ یا کلیپس به محفظه نصب متصل می‌گردد.

• ضخامت کلی پانل باسطح نصب باید حدود 3 میلی‌متر باشد تا ثبات کافی داشته باشد.

۴. پیکربندی اولیه

• تنظیم آدرس طبقات و عملکردها با استفاده از دیپ‌سوئیچ‌ها (مثل S2) انجام می‌شود.

• برای تنظیم حالت‌های ویژه (مانند نمایش حالت VIP یا آلارم) می‌توان از نرم‌افزار TPPS یا ابزار مخصوص استفاده کرد.

۵. تست عملکرد

• پس از نصب و راه‌اندازی، نمایشگر باید عملکردهایی مانند نمایش شماره طبقه، جهت حرکت، هشدار وزن و زنگ ورود را بدون نقص نشان دهد.

• برای تست نهایی، حدود ۵ دقیقه نمایش در حالت تست (TEST) فعال شود تا عملکرد نمایشگر و ارتباط RS-485 با کنترلر بررسی گردد.

نکات ایمنی و مقاوم‌سازی

• تغذیه مطمئن: از تغذیه ۲۴V DC پایدار و دارای حفاظت در برابر اتصال کوتاه استفاده شود.

• استانداردهای ایمنی: حتما از زیرساخت کابلی مجهز به ارت، محافظ در برابر ولتاژ اضافه و گواهی حفاظت EMC استفاده گردد (به‌ویژه در تابلوهای NICE3000)

• محافظت از صفحات: استفاده از محافظ شیشه‌ای یا پوشش ضدخش برای جلوگیری از صدمات فیزیکی توصیه می‌شود.

• محیط نصب: دستگاه باید در دمای کارگاهی مناسب نصب و از تماس با آب یا رطوبت محافظت شود؛ جریان هوای مناسب برای تبادل گرما نیز ضروری است.

جهت کسب اطلاعات بیشتر ، مشاوره و سفارش با ما تماس بگیرید.
