نمایشگر رنگی TFT مونارک MCTC-HCB-T649

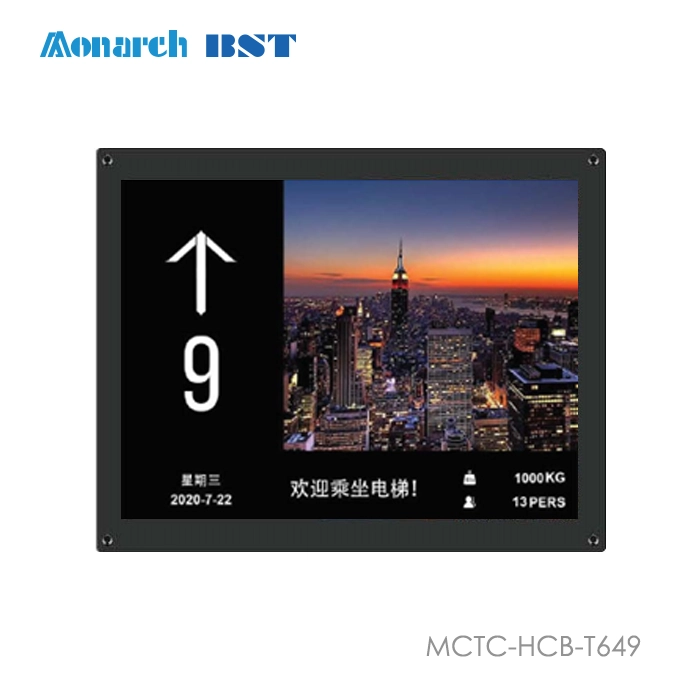

MCTC-HCB-T649 یک نمایشگر رنگی TFT است که برای استفاده در کابین و پنل‌های آسانسور است که توسط خانواده محصولات «MCTC-HCB» عرضه می‌شود. این مدل در دسته نمایشگرهای 9.7 اینچی قرار می‌گیرد و برای نمایش اطلاعات، آگهی‌های تصویری/تبلیغاتی، وضعیت طبقات، و رابط کاربری گرافیکی (HMI) مناسب است. این نمایشگر قابلیت نصب افقی یا عمودی را دارد و برای استفاده در سیستم‌های مونارک و مشابه طراحی شده است.

کاربردها و مزایا

• نمایش وضعیت حرکت آسانسور، طبقات و پیام‌های سرویس.

• پخش تصاویر و ویدئوهای تبلیغاتی یا اطلاع‌رسانی داخل کابین (loop playback).

• مناسب برای نصب در پنل COP/LOP یا بدنه کابین به‌عنوان HMI و نمایشگر اطلاع‌رسان.

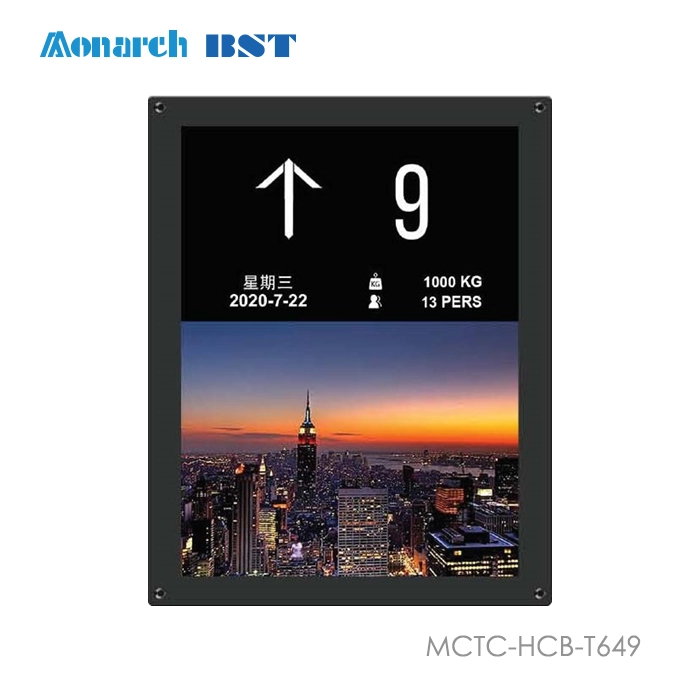

• توانایی کار در حالت افقی یا عمودی؛ انعطاف برای طراحی پروژه‌های مختلف.

راهنمای نصب (گام‌به‌گام — نسخه پیشنهادی و عمومی)

قبل از نصب: همه اتصال‌ها و مقادیر تغذیه را از دیتاشیت رسمی مدل T649 یا با پشتیبانی فنی سازنده تأیید کنید.

1. ایمنی و خاموشی سیستم

   • قبل از هر اقدامی، تغذیه اصلی دستگاه آسانسور را قطع کنید و از نبود ولتاژ اطمینان حاصل کنید. از ابزارهای ایمنی مناسب استفاده نمایید.

2. آماده‌سازی محل نصب

   • محل نصب نمایشگر در COP/LOP یا دیواره کابین را بررسی کنید. ابعاد برش و عمق پشتِ پنل را مطابق دیتاشیت آماده کنید. (ابعاد دقیق در دیتاشیت/نقشهٔ نصب قید می‌شود).

3. محکم‌سازی مکانیکی

   • نمایشگر را در محل قرار دهید و با پیچ‌های مناسب یا براکت‌های فابریک تثبیت کنید تا از لغزش یا تکان جلوگیری شود. از وارد کردن نیروی بیش‌ازحد روی فریم نمایشگر خودداری کنید.

4. اتصال کابل‌ها

   • کانکتورهای سیگنال و تغذیه را مطابق برچسب‌ها یا نقشهٔ سیم‌کشی متصل کنید. (در صورت نبودن نقشه، از تأمین‌کننده درخواست Pinout کنید). هرگز ولتاژ اشتباه را وصل نکنید.

5. تست اولیه بدون نمایش محتوا

   • پس از اتصال، قبل از بستن کامل پنل، تغذیه را وصل کنید و بررسی کنید که نمایشگر روشن می‌شود (آیا بک‌لایت فعال است، آیا لوگوی کارخانه یا صفحه بوت دیده می‌شود). در صورت مشکل، فورا تغذیه را قطع کنید.

6. بارگذاری محتوا و تنظیمات

   • اگر نمایشگر قابلیت پخش مالتی‌مدیا دارد، فرمت‌های پذیرفته شده و روش بارگذاری محتوا (USB، کارت SD، یا از طریق برد کنترل) را طبق راهنمای مدل بررسی کنید. در بروشور برخی مدل‌ها پخش حلقه‌ای تصاویر ذکر شده است.

7. پایان نصب و قفل‌کردن فیزیکی

   • پس از تست کامل، پنل را ببندید، پیچی‌ها را قفل کنید و کابل‌ها را با بست ثابت کنید تا لرزش‌ها موجب قطع اتصال نشود.

نکات نگهداری و سرویس دوره‌ای

• تمیزکاری سطح نمایشگر: از پارچه میکروفایبر خشک یا کمی نم‌دار (آب یا محلول مخصوص نمایشگر) استفاده کنید؛ از مواد الکلی قوی یا پاک‌کننده‌های خورنده خودداری شود.

• بازبینی اتصالات: هر 6 ماه یک‌بار کانکتورهای تغذیه و سیگنال را بررسی و در صورت شل بودن، محکم کنید.

• بررسی بک‌لایت و عملکرد پیکسل: در صورت مشاهده نقاط سیاه/پیکسل سوخته یا کاهش نور بک‌لایت، زمان تعویض یا سرویس سخت‌افزاری را برنامه‌ریزی کنید.

• دمای کار: نمایشگر را در محدوده دمایی توصیه‌شده نگهداری کنید (محدودهٔ دقیق را از دیتاشیت بگیرید). دمای بالا عمر بک‌لایت را کاهش می‌دهد.

• نسخه‌برداری از محتوا: اگر نمایشگر محتوای تبلیغاتی دارد، یک نسخهٔ پشتیبان از فولدرهای تصویر/ویدئو نگه دارید و فرمت‌ها را به‌طور منظم بررسی کنید تا پخش بدون خطا انجام شود.

نکات ایمنی (مهم)

• پیش از اتصال یا جداسازی کابل‌ها، همیشه تغذیه را قطع کنید.

• از قرار دادن اشیاء فلزی نزدیک به بردها یا کانکتورها خودداری کنید تا از اتصال کوتاه جلوگیری شود.

• نصب باید توسط تکنسین مجاز و آشنا به سیستم‌های آسانسور انجام شود؛ نصب غیرحرفه‌ای ممکن است به سیستم کنترل آسانسور آسیب وارد کند.

• مطمئن شوید نمایشگر با استانداردهای EMC/ایمنی محلی سازگار است (در صورت نیاز، تأییدیه‌های سازنده را بررسی کنید).

عیب‌یابی سریع (Troubleshooting)

• نمایشگر روشن نمی‌شود: 1) بررسی تغذیه (ولتاژ/فیوز) 2) بررسی کانکتور تغذیه 3) تست با نمایشگر مشابه یا برد کنترل دیگر.

• تصویر ناپایدار یا خطوط افقی/عمودی: احتمال وجود مشکل در کابل سیگنال یا کانکتور؛ کابل را تعویض یا محکم کنید.

• نمایشگر روشن اما محتوا پخش نمی‌شود: بررسی فرمت فایل‌ها و روش بارگذاری (USB/SD/شبکه) و مجوزهای پخش.

• بک‌لایت کم‌نور شده: ممکن است عمر لامپ/ال‌ای‌دی بک‌لایت نزدیک به پایان باشد — سرویس یا تعویض لازم است.

پرسش‌های متداول (FAQ)

1. آیا MCTC-HCB-T649 فقط برای سیستم‌های Monarch قابل‌استفاده است؟

   • این مدل عمدتاً برای سیستم‌های Monarch طراحی شده اما با توجه به پروتکل و اتصال ممکن است با کنترلرهای دیگر نیز سازگار باشد؛ در این مورد Pinout و پروتکل ارتباطی را تأیید کنید.

2. آیا می‌توانیم ویدئو با رزولوشن بالا روی آن پخش کنیم؟

   • کاتالوگ به پخش loop تصاویر/تبلیغات اشاره می‌کند اما برای رزولوشن و فرمت‌های پشتیبانی‌شده باید دیتاشیت رسمی را بررسی کنید.
