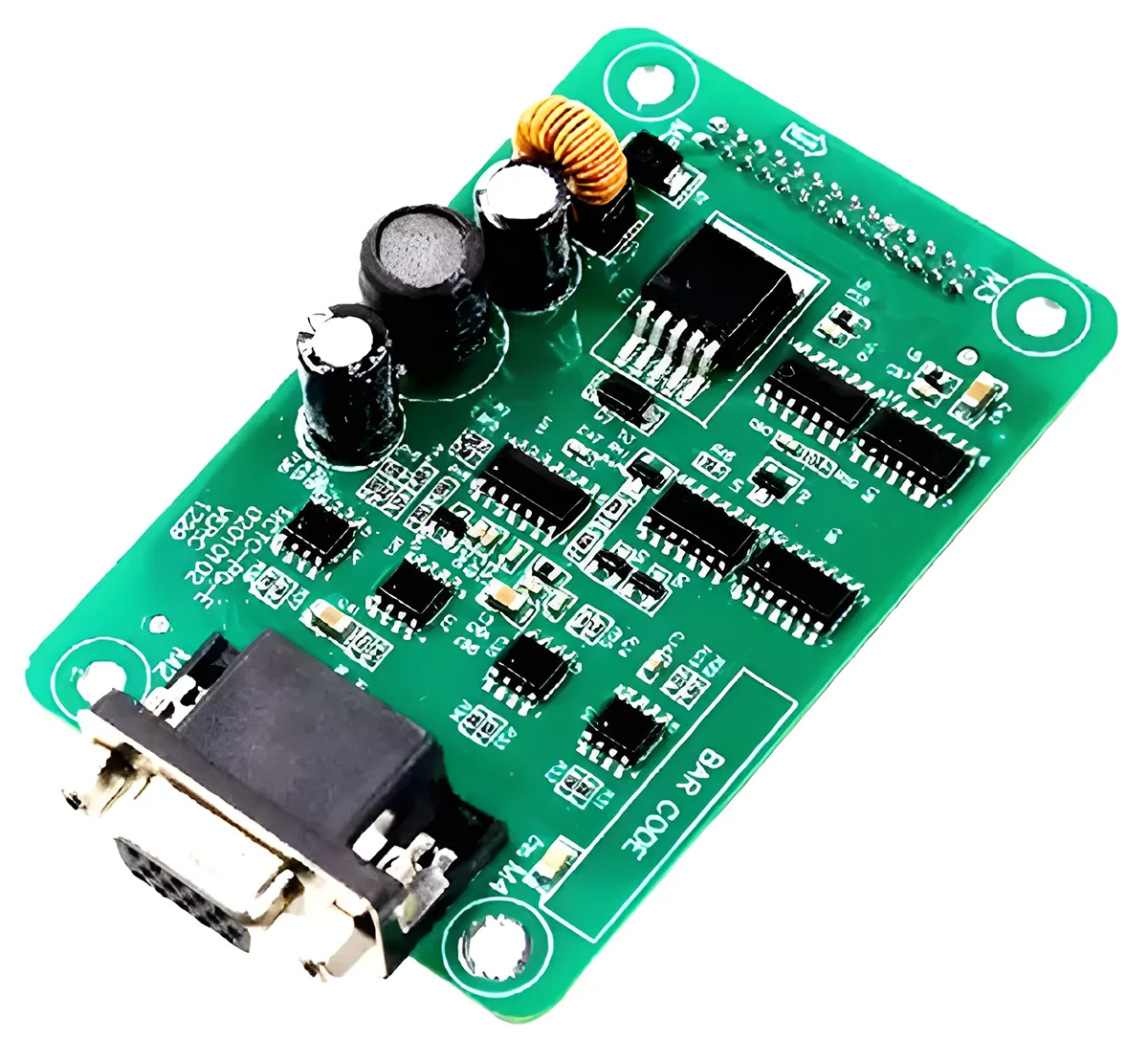

کارت انکودر MCTC-PG-E

کارت انکودر MCTC-PG-E

در صنعت اتوماسیون، کنترل دقیق و بهینه سرعت و موقعیت موتورهای الکتریکی ضروری است. برای این منظور، سیستم‌های انکودر به‌عنوان ابزار اصلی اندازه‌گیری موقعیت و سرعت درایوها مورد استفاده قرار می‌گیرند. این مقاله به نحوه استفاده از انکودر Sin/Cos ERN-1387 در سیستم‌های درایو Monarch برای راه‌اندازی موتورهای Gearless در تابلو فرمان‌های INOVA می‌پردازد.

انکودر Sin/Cos ERN-1387

انکودر ERN-1387 از نوع Sin/Cos است که سیگنال‌های آنالوگ به‌صورت سینوسی و کسینوسی تولید می‌کند. این نوع انکودرها در مقایسه با انکودرهای دیجیتال قادر به ارائه اطلاعات دقیق‌تری از موقعیت و سرعت موتور هستند و برای کاربردهای حساس مانند سیستم‌های الکترومکانیکی دقیق مورد استفاده قرار می‌گیرند.

از ویژگی‌های برجسته انکودر ERN-1387 می‌توان به دقت بالا و توانایی عملکرد در شرایط محیطی دشوار اشاره کرد. این انکودر در کنار درایو Monarch می‌تواند اطلاعات دقیقی از موقعیت موتور Gearless فراهم کند که برای کنترل بهینه موتور حیاتی است.

نحوه اتصال انکودر به کارت انکودر INOVA

برای اتصال انکودر ERN-1387 به تابلو فرمان INOVA، ابتدا باید یک کارت انکودر مناسب که بتواند سیگنال‌های Sin/Cos را دریافت و پردازش کند، انتخاب کنید. این کارت انکودر باید توانایی خواندن سیگنال‌های آنالوگ سینوسی و کسینوسی را داشته باشد.

1. اتصال سیم‌ها:

   • برای انکودر ERN-1387، چهار سیم اصلی وجود دارد: دو سیم برای سیگنال سینوسی و کسینوسی، یک سیم برای منبع تغذیه و یک سیم زمین.

   • سیم‌های سیگنال Sin و Cos باید به ورودی‌های مربوطه کارت انکودر INOVA متصل شوند. کارت انکودر باید توانایی پردازش سیگنال‌های سینوسی و کسینوسی را داشته باشد.

2. منبع تغذیه:

   • کارت انکودر INOVA باید با ولتاژ مناسب (که معمولاً 5V یا 24V DC است) تغذیه شود. تأمین این منبع باید با دقت انجام شود تا سیگنال‌های انکودر به‌درستی خوانده شوند.

نحوه پیکربندی درایو Monarch با کارت انکودر INOVA

درایو Monarch برای راه‌اندازی موتورهای Gearless باید به‌گونه‌ای پیکربندی شود که بتواند سیگنال‌های انکودر Sin/Cos را به درستی پردازش کند و فرمان‌های لازم برای تنظیم سرعت و موقعیت موتور را ارسال کند.

1. تنظیمات پارامترهای درایو:

   • پس از اتصال کارت انکودر به درایو Monarch، پارامترهای مربوط به نوع انکودر و فرکانس سیگنال‌های آن باید در نرم‌افزار تنظیمات درایو وارد شوند.

   • پارامترهایی مانند تعداد پالس‌های هر دور، جهت چرخش موتور و مقیاس‌گذاری سیگنال‌ها برای تطابق با سیستم مورد استفاده باید تنظیم شوند.

2. راه‌اندازی موتور:

   • پس از انجام تنظیمات، درایو Monarch باید تست شود تا از صحت عملکرد سیگنال‌های انکودر اطمینان حاصل شود. برای این منظور، باید موتور Gearless به‌صورت دستی یا خودکار راه‌اندازی شود تا بررسی شود که آیا سرعت و موقعیت موتور به‌طور دقیق کنترل می‌شود.

مزایای استفاده از انکودر Sin/Cos در سیستم‌های Gearless

استفاده از انکودر Sin/Cos در موتورهای Gearless به دلیل دقت بالا و توانایی ارائه اطلاعات دقیق از موقعیت و سرعت موتور، مزایای بسیاری دارد. برخی از این مزایا عبارتند از:

• دقت بالا: سیگنال‌های سینوسی و کسینوسی اطلاعات دقیقی از موقعیت و سرعت موتور فراهم می‌کنند که برای کنترل دقیق سرعت و موقعیت ضروری است.

• عملکرد پایدار در شرایط مختلف: این انکودرها می‌توانند در شرایط محیطی متغیر مانند دما و رطوبت بالا به‌خوبی عمل کنند.

• کاهش نیاز به کالیبراسیون مداوم: با استفاده از انکودر Sin/Cos، نیاز به کالیبراسیون مجدد سیستم کمتر خواهد بود، چرا که انکودر به‌طور پیوسته موقعیت دقیق موتور را گزارش می‌دهد.

نتیجه‌گیری

با استفاده از کارت انکودر مناسب برای سیگنال‌های Sin/Cos و پیکربندی صحیح درایو Monarch، می‌توان عملکرد موتورهای Gearless را به‌طور دقیق و بهینه کنترل کرد. این فرآیند نیازمند توجه به جزئیات فنی از جمله انتخاب صحیح کارت انکودر، تنظیم پارامترهای درایو و راه‌اندازی صحیح سیستم است. با استفاده از این روش، می‌توان کارایی سیستم‌های الکتریکی را به حداکثر رساند و از خطاهای سیستم جلوگیری کرد.
