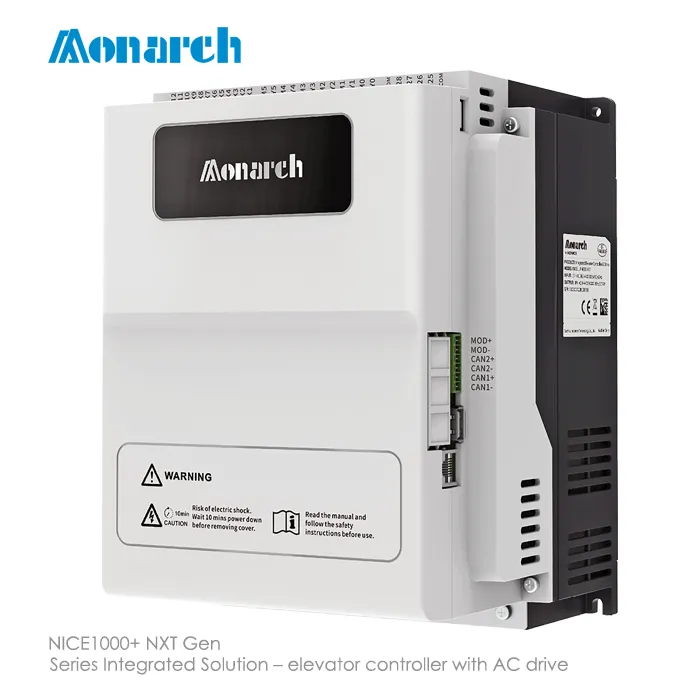

کنترلر یکپارچه NICE1000+ NXT GEN
کنترلر یکپارچه NICE1000+ NXT GEN محصول شرکت Monarch است که مخصوص آسانسور طراحی شده است.
از ویژگیهای این کنترلر میتوان به موارد زیر اشاره کرد:
|
|
کنترلر یکپارچه NICE1000+ NXT GEN
درایو Monarch NICE1000+ NXT Gen نسل پیشرفته‌ای از سیستم‌های کنترل موتور آسانسور است که با بهره‌گیری از فناوری‌های جدیدتر نسبت به مدل‌های قبلی (مانند NICE1000 و ME320)، توانسته عملکردی دقیق، ایمن و فوق‌العاده نرم را برای سیستم‌های آسانسوری مدرن فراهم کند.
این درایو به‌صورت خاص برای کنترل موتورهای PM (Permanent Magnet Synchronous Motors) طراحی شده و با قابلیت‌های هوشمند، ابزارهای عیب‌یابی داخلی، و پشتیبانی از انکودرهای متنوع، یکی از بهترین انتخاب‌ها برای پروژه‌های میان‌مرتبه تا بلندمرتبه به حساب می‌آید.
جدول زیر توان و جریان ورودی و خروجی درایوهای NICE1000+ NXT GEN را نشان میدهد:
|
Controller Model |
Power Capacity (kVA) | Input Current (A) | Output Current(A) | Recommended
Dynamic Braking Resistor |
||
|
Resistance [Ω] |
Power(W) |
|||||
|
3 phase: 380 to 480 Vac, -15% to +10% (323 to 528 Vac) |
MIN[Ω] |
MAX[Ω] |
||||
| NICE-L-P-4003-INT
INT |
10.5 | 9.0 | 3.7 | 135 | 170 | 1100 |
| NICE-L-P-4005-INT
INT |
14.8 | 13 | 55 | 90 | 115 |
1600 |
جدول پشتیبانی تعداد توقف و درب ها
| Support No.of Doors | Down Collective | Full Collective | |
| بدون برد کارکدک
[MCTC-CTB-OVS-N] |
تک درب (پیش فرض)
دو درب همزمان باز/بسته |
12 Floors (G+11) | 8 Floors (G+7) |
| دو درب مستقل باز/بسته | 5 Floors (G+4) | 4 Floors (G+3) | |
بهمراه برد کارکدک [MCTC-CTB-OVS-N] |
تک درب (پیش فرض)
دو درب همزمان باز/بسته |
16 Floors (G+15) | 14 Floors (G+13) |
| دو درب مستقل باز/بسته | 8 Floors (G+7) | 7 Floors (G+6) |
ویژگیهای کلیدی NICE1000+ NXT Gen
کنترل برداری فوق دقیق
به‌دلیل بهره‌گیری از کنترل برداری با انکودر، کنترل حرکت کابین آسانسور با دقت بسیار بالا در شتابگیری، توقف و راه‌اندازی انجام می‌گیرد. این موضوع موجب حرکت بی‌صدا، بدون شوک و افزایش عمر مکانیک آسانسور می‌شود.
پشتیبانی کامل از موتورهای PM و Encoder
این درایو کاملاً با موتورهای مغناطیس دائم PM هماهنگ بوده و امکان اتصال انواع انکودرها برای کنترل دقیق موقعیت و سرعت را فراهم می‌کند.
قابلیت STO و ایمنی سطح بالا
درایو دارای تابع ایمنی STO (Safe Torque Off) با گواهی TÜV است که اجازه قطع گشتاور موتور به‌صورت ایمن در شرایط اضطراری را میدهد.
هوشمندی و عیب‌یابی سریع
با وجود منوی پیشرفته دیجیتال، قابلیت ذخیره خطاها، ثبت عملکرد گذشته و نمایش بلادرنگ وضعیت سیستم، عیب‌یابی و نگهداری بسیار سریع و آسان شده است.
قابلیت تنظیم آسان برای نصاب
تنظیم پارامترها به‌صورت ساختارمند، از طریق منوی گروه‌بندی‌شده، حتی برای نصابان نیمه‌حرفه‌ای نیز ممکن است. علاوه بر آن، فایل پارامترها می‌تواند از طریق نرم‌افزار Monarch Tools بارگذاری یا ذخیره شود.
راهنمای نصب و بهره‌برداری
مراحل اصلی نصب:
-
بررسی سیستم تغذیه و رعایت استانداردهای ارتینگ
-
نصب انکودر روی موتور و تنظیم پارامترهای فیدبک حلقه بسته
-
اتصال کابل‌های فرمان به ورودی/خروجی دیجیتال و آنالوگ
-
انجام Auto-tuning برای تشخیص پارامترهای موتور
-
آزمایش حرکتی آسانسور در سرعت‌های مختلف و بررسی عملکرد ترمز
کاربردهای پیشنهادی
| نوع پروژه | مناسب بودن |
|---|---|
| آسانسورهای ۴ تا ۲۰ طبقه | ✔ کاملاً مناسب |
| آسانسورهای بدون موتورخانه (MRL) | ✔ سازگار با درایوهای MRL-friendly |
| آسانسور بیمارستانی با توقف نرم | ✔ توصیه‌شده |
| آسانسورهای ماشین‌بر یا صنعتی | ✔ با انتخاب مدل توان بالاتر |
| نوسازی سیستم آسانسورهای قدیمی | ✔ با انطباق کامل بر برق و موتور جدید |
مزایای رقابتی NICE1000+ NXT Gen
-
عملکرد فوق‌العاده نرم در استارت/استاپ
-
کاهش مصرف انرژی با الگوریتم کنترل هوشمند
-
قابلیت تشخیص خطای دقیق و حافظه ذخیره خطا
-
پشتیبانی از پروتکل‌های صنعتی مثل Modbus و CANopen
-
طراحی مقاوم برای عملکرد در شرایط محیطی سخت
-
گواهی ایمنی بین‌المللی برای عملکرد در پروژه‌های سطح بالا
نکات نگهداری دوره‌ای
-
بررسی منظم دمای هیت‌سینک و فن‌ها
-
پاک‌سازی دوره‌ای گرد و غبار
-
تست دوره‌ای عملکرد STO و ورودی‌های اضطراری
-
ذخیره فایل پارامتر به‌صورت پشتیبان پس از تغییرات
نتیجه‌گیری
درایو Monarch NICE1000+ NXT Gen یکی از حرفه‌ای‌ترین راهکارهای کنترل حرکت در آسانسورهای مدرن است که با ارائه ترکیبی از قدرت، دقت، ایمنی و سادگی تنظیمات، نیاز پروژه‌های پیشرفته امروز را پاسخ میدهد. اگر به‌دنبال حرکت بی‌صدا، صرفه‌جویی انرژی، عملکرد بدون خطا و پشتیبانی فنی قوی هستید، این مدل یکی از بهترین انتخاب‌های بازار است.
| برند |
مونارک |
|---|
| Item | Specification | |
| Basic specifications | فرکانس ماکزیمم | 99 Hz |
| فرکانس کریر | 2–16 kHz, adjusted automatically based on the load features | |
| مد کنترلی موتور | Sensorless vector control (SVC)
Closed-loop vector control (CLVC) Voltage/Frequency (V/F) control |
|
| گشتاور استارت | 0.5 Hz: 180% (SVC) 0 Hz: 200% (CLVC) |
|
| رنج تنظیم سرعت | 1:100 (SVC) 1:1000 (CLVC) 1:50 (V/F) |
|
| دقت تثبیت سرعت | ±0.5% (SVC) ±0.05% (CLVC) |
|
| دقت کنترل گشتاور | ±5% (CLVC) | |
| Overload | 60s for 150% of the rated current, 1s for 200% of the rated current | |
| اتوتیون موتور | With-load auto-tuning; no-load auto-tuning | |
| Distance control | Direct travel ride mode in which the leveling position can be adjusted flexibly | |
| منحنی شتاب افزایشی و کاهشی | N curves generated automatically | |
| دوراندازی | New reliable slow-down function, automatically identifying the position of the slow-down shelf | |
| شناسایی چاه | 32-bit data, recording the position in the shaft accurately | |
| دقت تنظیم لول | Flexible and easy leveling adjustment function | |
| جبرانسازی گشتاور استارت | Load cell startup pre-torque compensation No-load-cell startup pre-torque self-adaption |
|
| Test function | Easy to implement multiple elevators commissioning functions. | |
| Fault protection | Solutions to different levels of elevator faults | |
| مدیریت هوشمندانه | Remote monitoring, user management, and group control adjustment | |
| بررسی ایمنی قطعات جانبی قبل از روشن کردن | Security check of peripheral devices, such as grounding and short circuit, after power-on | |
| مانیتور کردن وضعیت | Monitoring the state of feedback signals to ensure that the elevator works properly | |
| I/O feature | ورودی های دیجیتال(DI) | 24 x DI
Input specification: 24 V, 5 mA |
| 3 higher-voltage detection input terminals of safety circuit and door lock circuit
Input specification: 95−125 V |
||
| ورودی و خروجی ها یطبقات | 50 floor button inputs/outputs; functions set flexibly | |
| ورودی آنالوگ (AI) | AI (voltage range: –10 V to +10 V) | |
| پورت های ارتباطی | 1 CANbus communication ports
1 Modbus communication port |
|
| Output terminal block | 27 relay outputs The terminals can be allocated with different functions. | |
| Encoder interface | Supporting different encoders by using an optional PG card | |
| Item | Specification | |
| Operation and display | Keypad | Used for motor autotuning and shaft learning |
| LED operation panel | 5-digit LED display, querying/modifying most parameters and monitoring the system state | |
| NEMS software | Connecting the control system and the host computer, convenient for querying/motoring the system state. | |
| Environment | ارتفاع | Below 1000 m (de-rated 1% for each 100 m higher) |
| دمای محیط | –10°C to 50°C (de-rated if the ambient temperature is above 40°C) | |
| رطوبت | Maximum relative humidity 95%, non-condensing | |
| لرزش | Maximum vibration: 5.9 m/s2 (0.6 g) | |
| دمای انبار | 20°C to 60°C- | |
| IP level | IP20 | |
| درجه آلودگی | PD2 | |
| Power distribution system | TN, TT | |
