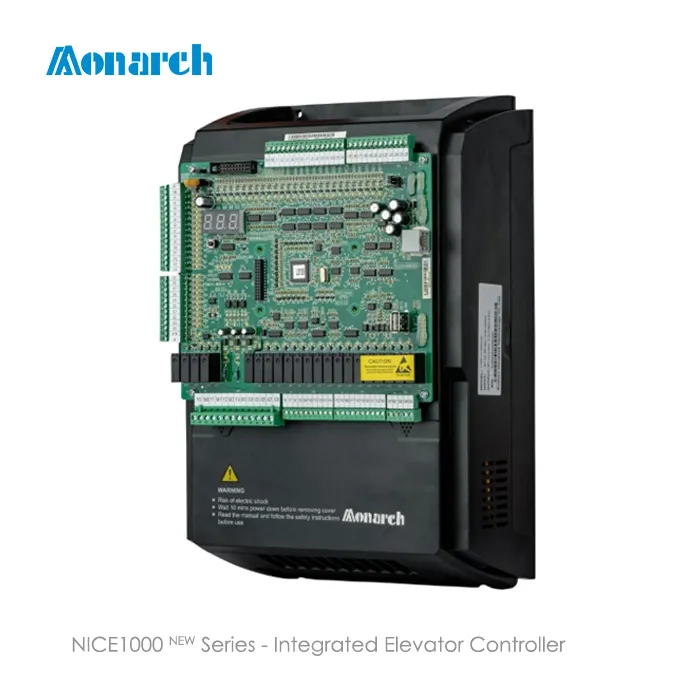

کنترلر یکپارچه NICE1000NEW
کنترلر یکپارچه NICE1000NEW محصول شرکتMONARCH و مخصوص آسانسور است.
از ویژگیهای این کنترلر میتوان به موارد زیر اشاره کرد:
|
|
کنترلر یکپارچه NICE1000 NEW
NICE1000 NEW نسل جدید کنترلرهای یکپارچه شرکت Monarch است که با رویکردی مدرن برای افزایش کارایی، کاهش هزینه‌های نصب و بهینه‌سازی فضای تابلو فرمان آسانسور طراحی شده است. این کنترلر با ادغام درایو موتور، برد فرمان و ماژول‌های ورودی/خروجی در یک مجموعه‌ی فشرده، راهکاری اقتصادی و کاربردی برای انواع آسانسورهای کششی با سرعت متوسط تا بالا محسوب می‌شود.
مناسب برای پروژه‌های نوسازی، ساختمان‌های میان‌طبقه و آسانسورهایی که نیاز به تابلوی فرمان با ابعاد کم و راندمان بالا دارند.
جدول توان ورودی و خروجی درایو نایس1000 , NICE1000NEW بشرح زیر می باشد.
|
Three phase 380 to 480VAC, Range -15% to 10% |
||||||||
| ROW | MODEL | Power Capacity (KVA) |
Input Current (A) |
output Current (A) |
Adaptable Motor Power (KW) |
DBR Resistance (Ωmin to Ωmax) |
DBR Power (Watts) |
|
| 1 | NICE-L-H-4002 | 4 | 6.5 | 5.1 | 2.2 | 290~300 | ≥600 | Built-in |
| 2 | NICE-L-H-4003 | 5.9 | 10.5 | 9 | 3.7 | 170~135 | ≥1300 | |
| 3 | NICE-L-H-4005 | 8.9 | 14.8 | 13 | 5.5 | 115~90 | ≥1100 | |
| 4 | NICE-L-H-4007 | 11 | 20.5 | 18 | 7.5 | 85~65 | ≥2500 | |
| 5 | NICE-L-H-4011 | 17 | 29 | 27 | 11 | 55~43 | ≥3500 | |
| 6 | NICE-L-H-4015 | 21 | 36 | 33 | 15 | 43~35 | ≥4500 | |
| 7 | NICE-L-H-4018 | 24 | 41 | 39 | 18.5 | 34~25 | ≥5500 | |
| 8 | NICE-L-H-4022 | 30 | 49.5 | 48 | 22 | 24~22 | ≥6500 | |
| 9 | NICE-L-H-4030 | 40 | 62 | 60 | 30 | 20~16 | ≥9000 | |
| 10 | NICE-L-H-4037 | 57 | 77 | 75 | 37 | 16~13 | ≥11000 | MDBUN-60-T |
| 11 | NICE-L-H-4045 | 69 | 93 | 91 | 45 | 14~11 | ≥13500 | |
| 12 | NICE-L-H-4055 | 85 | 113 | 112 | 55 | 12~10 | ≥16500 | MDBUN-90-T |
مزایای کلیدی کنترلر NICE1000 NEW Monarch
یکپارچه‌سازی هوشمند
-
ترکیب درایو و کنترلر در یک دستگاه، بدون نیاز به یونیت‌های جداگانه
-
کاهش هزینه سیم‌کشی و تجهیزات تابلو
نصب سریع و فضای کمتر
-
مناسب برای پروژه‌های نوسازی و فضاهای کوچک
-
قابل نصب در تابلوهای Slim یا Micro
سازگاری با انواع آسانسور
-
پشتیبانی از موتورهای گیرلس (PM) و گیربکسی
-
عملکرد بهینه در آسانسورهای مسکونی، اداری و تجاری
کنترل نرم و ایمن
-
شروع و توقف نرم با کنترل برداری پیشرفته
-
حفاظت چندلایه برای عملکرد مطمئن و بدون خطا
کاهش مصرف انرژی
-
بهره‌گیری از تکنولوژی Energy Feedback (در مدل‌های خاص)
-
کاهش مصرف برق تا ۳۰٪ نسبت به مدل‌های سنتی
کاربردها
-
آسانسورهای کششی میان‌طبقه تا مرتفع
-
پروژه‌های نوسازی و تعویض تابلو فرمان
-
آسانسورهای پر رفت‌وآمد در مراکز اداری
-
پروژه‌هایی با محدودیت فضا در موتورخانه
راهنمای نصب و پیکربندی
-
نصب در تابلو فرمان با تهویه مناسب و عدم تماس با منابع رطوبتی
-
سیم‌کشی با کابل‌های شیلد دار برای جلوگیری از نویز الکترومغناطیسی
-
پیکربندی اولیه از طریق صفحه کلید یا نرم‌افزار کامپیوتری Monarch
-
استفاده از ماژول‌های ورودی/خروجی قابل گسترش در صورت نیاز
-
تست عملکرد با برنامه‌ریزی توقف‌ها و تنظیمات درایو قبل از تحویل نهایی آسانسور
نکات نگهداری
-
بررسی دوره‌ای کانکشن‌های برق و پورت‌ها
-
تست عملکرد سنسورها و سیگنال‌های طبقات
-
آپدیت دوره‌ای Firmware (در صورت نیاز)
-
پاک‌سازی گرد و غبار و اطمینان از تهویه مناسب تابلو
نتیجه‌گیری
کنترلر NICE1000 NEW Monarch با طراحی مدرن، عملکرد پایدار و ویژگیهای یکپارچه، انتخابی هوشمندانه برای مهندسین و شرکت‌های آسانسوری است که به دنبال سیستمی قدرتمند، فشرده و اقتصادی هستند. اگر به دنبال نصب آسان، کاهش هزینه‌ها، و افزایش کیفیت عملکرد آسانسور خود هستید، این مدل می‌تواند یکی از بهترین گزینه‌های موجود در بازار باشد.
| برند |
مونارک |
|---|
| مشخصه فنی | مقدار / توضیح |
|---|---|
| مدل محصول | NICE1000 NEW |
| برند | Monarch (مونارک چین) |
| نوع کنترل | VVVF (Variable Voltage Variable Frequency) یکپارچه |
| مناسب برای | آسانسور کششی با موتورهای بدون گیربکس و گیربکسی |
| نوع موتور قابل پشتیبانی | سنکرون (PM) و آسنکرون (IM) |
| تعداد توقف | تا 32 توقف (قابل توسعه با بردهای جانبی) |
| ظرفیت کابین | تا 1600 کیلوگرم |
| حداکثر سرعت آسانسور | تا 2 متر بر ثانیه |
| ورودی برق | سه‌فاز 380 ولت ±15%، 50/60 هرتز |
| پورت‌های ارتباطی | CAN Bus, RS485, Modbus |
| توابع ایمنی | حفاظت از اضافه جریان، ولتاژ، زمین‌کردن، ترمز اضطراری، کنترل درب |
| صفحه نمایش | LCD دیجیتال / LED وضعیتی (بسته به مدل) |
| دمای کاری | 0 تا +45 درجه سانتی‌گراد |
| ابعاد کنترلر | فشرده، مناسب نصب در تابلوهای باریک |
| استانداردها | CE, EN81, ISO9001, ROHS |
